Vous voulez brancher des prises en série dans votre maison ? Vous vous demandez si c’est possible et surtout sécurisé ? Vous cherchez à comprendre la différence entre série et parallèle pour vos installations électriques ?
Alors vous tombez pile au bon moment !
Contrairement à ce que suggère l’expression ‘branchement prise en série’, les prises domestiques ne fonctionnent pas vraiment en série au sens électrique du terme. C’est plutôt un repiquage en parallèle qui se cache derrière cette appellation courante. Et ça change tout niveau sécurité et technique.
Dans cet article, vous allez découvrir pourquoi cette nuance est cruciale, comment réaliser un branchement sécurisé, et surtout éviter les pièges qui peuvent transformer votre installation en véritable danger. Prêt à devenir incollable sur le sujet ?
Branchement ‘en série’ vs parallèle : la différence cruciale
Quand on parle de branchement prise en série, on utilise en fait un abus de langage. Dans le jargon électrique, deux modes de branchement existent :
- Le branchement en série : le courant traverse tous les appareils les uns après les autres. Si l’un tombe en panne, tous s’arrêtent
- Le branchement en parallèle : chaque appareil reçoit directement la tension du réseau, indépendamment des autres
Dans nos maisons, les prises électriques sont toujours câblées en parallèle par repiquage. Chaque prise reçoit les 230V du secteur, que les autres soient utilisées ou non. C’est ce qu’on appelle couramment ‘brancher en série’, mais techniquement, c’est un repiquage sur la même ligne électrique.
| Type de branchement | Tension par prise | Fonctionnement |
|---|---|---|
| Série (théorique) | Tension divisée | Panne d’une = arrêt de toutes |
| Parallèle (réalité domestique) | 230V pour chaque prise | Fonctionnement indépendant |
Cette distinction n’est pas qu’théorique : elle explique pourquoi vos appareils électriques fonctionnent correctement même quand plusieurs prises sont utilisées simultanément sur le même circuit.
Normes et limites pour un repiquage sécurisé
La norme NF C 15-100 encadre strictement le nombre de prises par circuit et les sections de câble à utiliser. Respecter ces règles n’est pas optionnel : c’est votre sécurité qui en dépend.
Sections de câble et protections
Deux sections de câble dominent pour les circuits de prises :
- 1,5 mm² : maximum 8 prises, protection par disjoncteur 16A
- 2,5 mm² : maximum 12 prises, protection par disjoncteur 20A
Ces limitations empêchent la surchauffe du câble. Un câble de 1,5 mm² qui alimente 15 prises risque l’échauffement dangereux, voire l’incendie. Les disjoncteurs différentiels 30 mA complètent la protection en coupant le courant en cas de fuite vers la terre.
Répartition des circuits
Dans une installation moderne, les prises se répartissent sur plusieurs circuits pour éviter la surcharge. Une cuisine nécessite souvent 3 à 4 circuits dédiés pour alimenter tous les appareils électroménagers sans risque.
Votre tableau électrique doit clairement identifier chaque circuit. En cas de problème, vous coupez uniquement la zone concernée sans plonger toute la maison dans le noir.
Procédure pratique pour repiquer une prise
Maintenant que vous connaissez la théorie, passons à la pratique. Attention : ces travaux nécessitent des précautions strictes et parfois l’intervention d’un professionnel.
Matériel nécessaire
- Prise électrique certifiée NF
- Câble électrique (section adaptée au circuit existant)
- Dominos ou connecteurs Wago
- Testeur de tension
- Tournevis isolé
- Pince à dénuder
Étapes du branchement
Première règle absolue : couper l’alimentation au disjoncteur et vérifier l’absence de tension avec un testeur. Cette vérification peut vous sauver la vie.
Ensuite, identifiez les trois fils dans la prise existante :
- Phase (L) : généralement rouge ou marron
- Neutre (N) : bleu
- Terre (PE) : vert-jaune
Le repiquage consiste à connecter les fils de la nouvelle prise aux fils correspondants de l’ancienne. Utilisez des dominos de qualité ou des connecteurs Wago pour assurer une connexion fiable. Les connexions lâches provoquent échauffement et incendie.
Après raccordement, testez votre installation avec un multimètre avant de remettre sous tension. Vérifiez que chaque prise délivre bien 230V entre phase et neutre, et 0V entre neutre et terre.
Les dangers du vrai ‘branchement en série’

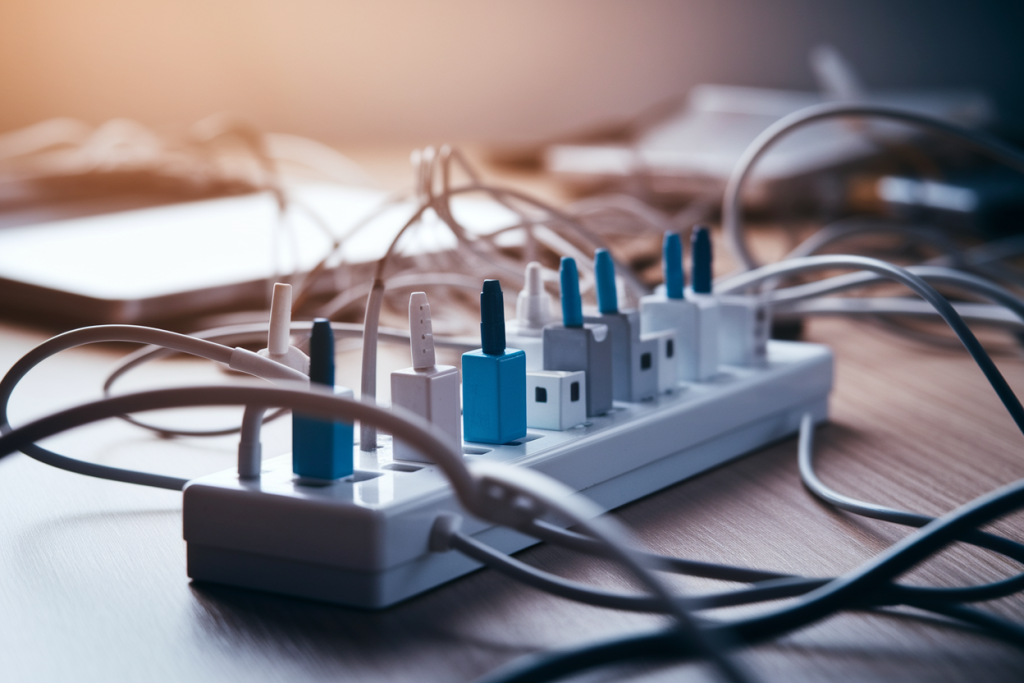

Certaines personnes créent de véritables branchements en série en connectant plusieurs multiprises bout à bout. Cette pratique, appelée ‘daisy-chaining’, présente des risques majeurs.
Risques de surcharge
Une multiprise standard supporte généralement 3 500 W maximum. En connectant plusieurs multiprises ensemble, vous dépassez facilement cette limite. Les conséquences : échauffement des contacts, fusion des plastiques, départ d’incendie.
L’intensité s’additionne à chaque étape de la chaîne. La première multiprise de la série encaisse toute l’intensité des suivantes. Ses contacts chauffent, se dégradent et finissent par faire des arcs électriques.
Chute de tension
Plus la chaîne s’allonge, plus la tension chute. Vos appareils reçoivent moins de 230V, ce qui perturbe leur fonctionnement et peut les endommager. Les moteurs électriques sont particulièrement sensibles à ces variations.
Alternatives sécurisées
Plutôt que d’empiler les multiprises, plusieurs solutions s’offrent à vous :
- Multiprises certifiées avec protection contre les surtensions
- Installation de prises supplémentaires par un électricien
- Barrettes multiprise fixées au mur pour éviter les chutes
- Prises avec USB intégrées pour réduire les adaptateurs
Quand faire appel à un professionnel
Certains travaux électriques nécessitent obligatoirement l’intervention d’un professionnel qualifié. Les enjeux de sécurité dépassent largement les économies potentielles.
Situations nécessitant un électricien
Faites appel à un professionnel dans ces cas :
- Création d’un nouveau circuit électrique
- Modification du tableau électrique
- Installation dans une salle de bain (zones de sécurité)
- Doute sur la capacité du circuit existant
- Maison ancienne avec installation non conforme
Un électricien certifié connaît parfaitement la norme NF C 15-100 et ses évolutions. Il identifie les problèmes potentiels que vous pourriez manquer et vous fait économiser sur les assurances en cas de sinistre.
Coûts d’intervention
L’installation d’une prise électrique par un professionnel coûte entre 70 et 150 euros selon la complexité. Ce tarif inclut la fourniture, la pose et la vérification de conformité.
Pour plusieurs prises sur le même circuit, comptez un tarif dégressif. L’électricien amortit son déplacement sur l’ensemble des travaux.
Questions fréquentes
Combien de prises peut-on brancher en série ?
On peut repiquer maximum 8 prises sur un câble de 1,5 mm² protégé par un disjoncteur 16A, ou 12 prises sur un câble de 2,5 mm² protégé par un disjoncteur 20A. Ces limites garantissent la sécurité de l’installation selon la norme NF C 15-100.
Quelle est la différence entre branchement en série et parallèle ?
En série, le courant traverse tous les appareils successivement et la tension se divise. En parallèle, chaque appareil reçoit directement la tension du réseau (230V). Les prises domestiques fonctionnent toujours en parallèle, même quand on parle de ‘branchement en série’.
Peut-on connecter plusieurs multiprises ensemble ?
Non, c’est dangereux. Cette pratique appelée ‘daisy-chaining’ provoque des surcharges, échauffements et risques d’incendie. Utilisez plutôt une multiprise certifiée de capacité suffisante ou faites installer des prises supplémentaires par un électricien.
Comment vérifier la sécurité de son installation ?
Vérifiez que chaque circuit respecte le nombre maximal de prises, utilisez un testeur pour contrôler la tension et la continuité de la terre, et faites contrôler votre installation par un professionnel tous les 10 ans. Les disjoncteurs différentiels doivent se déclencher lors du test mensuel.
